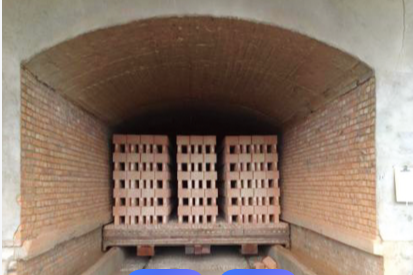

大斷面平吊頂結(jié)構(gòu)隧道窯爐因爐體跨度大、吊頂承重特殊，且窯內(nèi)各區(qū)域溫度梯度明顯，對耐火磚的耐高溫、力學(xué)性能及適配性提出嚴苛技術(shù)標準，直接決定窯爐運行穩(wěn)定性、熱效率及使用壽命。其技術(shù)要求需結(jié)合窯體結(jié)構(gòu)特點與工況差異綜合把控，核心聚焦理化性能、結(jié)構(gòu)適配及砌筑工藝三大維度。

　　理化性能是耐火磚適配隧道窯爐工況的基礎(chǔ)，需針對預(yù)熱帶、燒成帶、冷卻帶的溫度差異差異化選型。燒成帶溫度通常達1100℃以上，耐火磚需具備優(yōu)異高溫穩(wěn)定性，耐火度不低于1700℃，荷重軟化點≥1450℃，同時顯氣孔率控制在20%-23%，兼顧致密性與抗侵蝕能力，高鋁磚（LZ-55及以上牌號）因鋁含量≥55%、常溫耐壓強度≥45MPa，成為該區(qū)域先選。預(yù)熱帶與冷卻帶受溫度波動影響大，耐火磚需強化抗熱震性，經(jīng)850℃水冷循環(huán)測試需耐受≥25次循環(huán)，可選用磷酸鹽結(jié)合高鋁磚或耐堿磚，抵御堿蒸汽侵蝕避免“堿爆裂”。

　　結(jié)構(gòu)適配性針對平吊頂特殊承重需求設(shè)計，吊頂磚需適配吊掛式安裝結(jié)構(gòu)，外形尺寸精度嚴苛，磚體耳環(huán)與吊梁貼合間隙需用薄鋼片塞緊，避免懸掛松動。因爐體跨度常超3.5m，耐火磚需具備足夠機械強度，常溫耐壓強度不低于25MPa，同時熱膨脹系數(shù)控制在合理范圍，室溫至1300℃區(qū)間熱膨脹系數(shù)≤0.6%，減少溫度變化引發(fā)的結(jié)構(gòu)變形與磚縫開裂。隧道窯爐窯墻用耐火磚需兼顧保溫與承重，導(dǎo)熱系數(shù)≤1.5W/(m·k)，搭配輕質(zhì)隔熱層形成復(fù)合結(jié)構(gòu)，降低熱量損耗。
　　砌筑工藝配套要求進一步保障耐火磚性能發(fā)揮，吊頂磚砌筑需從爐體中間向兩側(cè)推進，磚縫厚度嚴格控制在2mm內(nèi)，彎曲部位采用半稠耐火粘土泥漿濕砌，干砌區(qū)域后續(xù)需灌注15-20mm厚耐火粘土稀泥漿密封。施工中需預(yù)留合理膨脹縫，避免烘爐及運行中磚體爆裂，同時嚴格把控烘爐曲線，緩慢升溫排出水分，確保耐火磚與隧道窯爐窯體結(jié)構(gòu)協(xié)同工作，最后實現(xiàn)窯爐長期穩(wěn)定運行。
